一、概述

　　DWT系列屋頂通風機主要作為工業與民用建筑室內通風換氣之用，屋頂通風機有離心式和軸流式兩種型式，電機直聯立式安裝結構，根據使用條件不同可分為：一般型、防爆型、耐溫型、耐濕型、耐腐蝕型等多種型式，葉輪、機殼、風帽采用質量輕、耐腐蝕的玻璃鋼材料。

　　DWT型屋頂風機是我公司在BDW87-3屋頂風機的基礎上同中國建筑科學研究院空氣調節研究所、電力部華北電力設計院共同研制開發的另一種強制通風的理想產地。它廣泛應用于電力、石油、化工、冶金機械和紡織等工作領域中，同時也適應于侯機（車）廳、室內游泳館、體育館、演播廳、商場、倉儲和民用場合的強制通風。

　　DWT系列屋頂通風機按室外氣候條件設計，機殼和蘑菇型風帽用玻璃鋼材料，可抵御雨雪和潮濕大氣的侵蝕，電機和金屬構件也采取了嚴密的防腐措施；進風口處配備能自動開閉的百葉風門，風機運轉時風門開啟，停止運轉時關閉，風機葉片是經過精密設計的機翼形，采用精細加工工藝，具有良好的空氣性能；葉輪成型后，要逐個進行靜、動平衡檢驗，以確保風機運行的平穩可靠；電機和葉輪的支撐結構為專利設計，在支撐電機和葉輪的同時，作為葉輪的后導流機構，可減少出口氣流的周向旋轉，顯著提高風機效率；機殼和風帽采用流線形設計，外表面使用膠衣樹脂膜，使風機外觀光潔、色澤均勻、美觀大方。

　　DWT系列屋頂通風機已在秦皇島熱電廠、中央電視臺、首都國際機場候機樓和大亞灣核電站等多項國家和地區的重點工程使用，行銷于國內二十多個省、市和自治區，并出口到俄羅斯、越南和伊郎等國家和地區，具有良好市場聲譽。

　　DWT系列屋頂通風機經國家空調設備質量監督檢驗測試中心檢測，各項性能指標達到有關國家標準和行業標準的要求：DWT系列屋頂通風機經電力工業部考核，在全國電力系統推廣應用。

二、結構組成及成型工藝

主要部件的組成有：電機、葉輪、機殼、風帽組成

（一）電機：

采用Y系列三相異步電動機，具有體積小、重量輕、運轉可靠、結構堅固、噪聲低等優點，產品質量可靠。

當風機有防爆要求時，選配YB系列防爆電機，電機防爆性能可靠，質量穩定。電動機為IP44全封閉風冷型，B級絕緣。電動機直聯的軸承可運轉15年以上。

（二）機殼、風帽：

1、材質：玻璃鋼或防爆、防靜電玻璃鋼；

2、成型工藝：

1）風機裸露在室外的大氣中，為防止機殼及風帽的變形及抗老化，抗紫外線的照射，公司采用優質的原材料，并加入適量抗老化增塑劑，外表面采用間苯型膠衣樹脂光亮美觀，保證機殼及風帽的外表面三十年不變形、不褪色。

2）工藝流程

模具處理→噴涂膠衣→主體糊制→高溫固化→脫模→修整

3）質量要求

a 機殼由外表防護層，中間結構層和內表防腐層組成。

b 在內、外表面層之間，由0.1mm厚的中堿玻璃纖維布增強

c 結構層的樹脂含量為（50±3）%。

d 機殼及風帽外表面色澤均勻，表面光潔，無裂紋及明顯的損傷。

e 邊角部位不允許有桔皮凹坑、厚樹脂邊、折皺、劃痕、龜裂、氣泡等缺陷。

（三）葉輪

1、玻璃鋼或防爆防靜電玻璃鋼材質，試樣標準符合下表：

項目	指標
比重g/cm³	1.1--1.7
彎曲強度Mpa	≥180
彎曲模量Gpa	≥10

2、成型工藝

葉片采用高強度環氧樹脂為基體材料，以無堿玻璃纖維布為增強材料，經過高溫模壓而成，其工藝流程如下：

模具清理→涂脫模劑→涂富樹脂層→主體糊制→模壓→高溫固化→脫?！拚胶馀渲?/p>

3、葉輪的平衡實驗：

（1）動平衡試驗在動平衡實驗機上操作；

（2）葉輪靜平衡試驗時葉片起始運動部位和停止部位不得重合。

（3）葉輪經過靜、動平衡后，運行時振動速度的均方根值≤6.3mm/s。

（四）其它

屋頂風機裝有防護網、安全網等裝置，以便防止雜物、鳥禽動物進入風機內，保證安全。風機配有入口風閥，在停用時可隔斷室內外氣流。

三、安裝、使用、維護

1、安裝前應檢查風機各部件（特別是葉輪及機殼）有否損傷變形，聯接件是否松動，若有則應及時糾正。

2、在預制的安裝基礎上放一圈橡皮條或密封膠，然后起吊風機至安裝基礎上，底腳螺栓對位不得用敲打的辦法對位，對好后螺栓緊固。

3、起吊風機必須用鉤索托住風機，不允許用吊鉤勾住風帽邊緣起吊。

4、屋頂風機的進口若需接管道，則應用軟聯接，風機不承擔管道重量。

5、安裝完畢后，接通電源試運轉，檢查風機運轉是否正常。

6、在試運轉或正常使用中，碰到下列情況應立即停機，查明原因，待故障排除后方可起動。

1）發生強烈振動；

2）突然噪聲加大或發出異常聲響；

3）電動機超功率；

4）電動機冒白煙。

7、在使用中應定期檢查風機、連接件、緊固件是否松動，定期加潤滑油脂，定期清除內外積塵。

四、屋頂風機的性能與制造

技術性能

（一）本公司提供的屋頂風機能滿足需方提出的各項性能參數要求，并且能在需方提供的廠址、氣象條件下長期安全、可靠、連續運行。

（二）屋頂風機各項特性允許偏差能滿足有關規范的要求。

（三）風機葉輪能承受紊流工況下所引起的各種附加力的作用，并且能長期、安全、可靠運行。

（四）屋頂風機的設計能在滿足設計負荷的條件下平穩運行以降低設備的噪音、振動和位移。

（五）風機的振幅按有關規范的要求，在正常運行條件下不大于±8μm。

（六）風機及其附屬設備有可靠的調節和保護措施，以確保安全、經濟運行。

（七）屋頂風機的最高效率在穩定區域內。

設備制造

1、玻璃鋼的配方按有關規范的要求執行，并加入適量的抗老化增塑劑和防靜電、防爆等材料，以延長使用年限及防靜電、防爆要求。

2、屋頂風機保證在室外風速32m/s時正常運行，同時風機結構強度按滿足最大室外風速40m/s條件下設計。

3、玻璃鋼屋頂風機的風帽和入口應制成流線型，以使進、出口氣流平穩并且能降低壓力損失。

4、屋頂風機的風帽考慮了為檢查風機內的部件而能夠快速拆卸和復原。風帽材料采用玻璃鋼，其制造技術標準符合現行國家有關標準。風帽的尺寸保證蓋住風機底座，以確保雨水不飄落到風筒內。

5、屋頂風機配置有效的防鳥網。防鳥網采用鍍鋅絲制成，網的孔徑為30×30mm。防鳥網安裝在風機出口處。

6、屋頂風機的底部設置安全防護網，防護網安全、可靠，能防止屋頂風機內部部件跌落下來，以避免發生事故。防護網應安裝在風機基座底部，采用熱鍍鋅螺栓與風機基座底部固定。

7、屋頂風機葉輪采用高強度玻璃鋼葉片，形狀采用機翼型，葉輪平均分布，其間距偏差和安裝角度偏差應符合國家標準。風葉輪輪轂采用全高強玻璃鋼制成，輪轂葉片（模壓成型）之間采用法蘭和高強度的鍍鋅螺栓緊固。葉輪應能滿足最高工作轉速110%。

8、屋頂風機在出廠前應進行靜、動平衡試驗。風機靜、動平衡試驗符合有關規范的要求。

9、屋頂風機筒采用高強度玻璃鋼制作，其強度及剛度符合國家標準。風筒設安裝風帽的支柱，支柱有足夠的強度及剛度能承受室外風速引起的風荷載。

10、屋頂風機的入口閥結構合理、安裝方便、開啟靈活、安全可靠，并且考慮便于檢修和更換。

11、風機的設計、制造考慮穩定工況和不穩定工況下的軸向推力、壓力、熱應力、地震和風機自重等的同時作用。

12、屋頂風機的電動機與風機葉輪采用直聯。

五、性能參數：

DWT-Ⅰ型(軸流式) 性能參數表

機號	轉速	風量(m³/h)	風壓(Pa)	功率(kW)	噪聲dB(A)
3	2850	3300、3000、2600	181、206、232	0.37	66
3	1450	1650、1560、1450	62、66、72	0.06	56
4	2850	7450、6350、5300	193、230、250	0.75	69
	1450	5700、5400、4580	176、184、190	0.55	67
	960	3820、2860、1880	80、86、92	0.25	60
5	1450	8000、7000、5600	135、162、191	0.55	68
	960	7000、6700、6400	113、122、131	0.37	63
	720	6000、5000、4100	88、92、96	0.25	58
6	1450	15000、14000、13000	232、251、267	1.5	73
	960	11000、10000、9100	168、183、193	1.1	67
	720	8500、8000、7600	111、127、136	0.55	62
7	960	17500、15000、12500	165、201、212	1.5	69
	720	12000、11000、9200	141、163、177	0.75	63
	560	9300、8500、7200	83、94、102	0.55	59
8	960	27000、25000、23000	175、207、228	2.2	72
8	720	20000、 18000、 16000	129、 154、 167	1.5	66
8	560	15750、 14500、 12250	78、 96、 121	0.75	63
9	960	34500、 29000、 24000	202、 236、 256	3.0	76
	720	32000、 28000、 24000	126、 156、 177	2.2	73
	560	24000、 21500、 18600	102、 118、 126	1.1	67
10	960	50000、 45000、 39000	251、 286、 317	5.5	81
	720	46000、 40000、 35000	141、 167、 183	3.0	76
	560	28000、 24000、 20000	111、 125、 133	1.5	69
11.2	960	56900、 49500、 40400	253、 296、 322	5.5	82
	720	52500、 45000、 40000	138、 169、 183	3.0	77
	560	32000、 28000、 25000	111、 128、 142	1.5	71
12	720	57000、 50000、 44000	196、 205、 209	5.5	73
12	560	42000、 37500、 33000	126、 134、 148	3	67
14	720	76700、 68000、 57500	250、 261、 268	7.5	77
14	480	69000、 60000、 51500	159、 169、 175	4	69
15	720	88500、 80000、 70000	195、 203、 208	7.5	78
15	480	74750、 65000、 55800	149、 158、 165	4.0	70
16	720	107500、 95000、 81500	235、 248、 256	11	79
16	320	61000、 52500、 42600	131、 152、 167	4.0	70
18	720	129300、 112500、 96450	261、 276、 287	15	80
18	480	96250、 86150、 74300	122、 136、 143	5.5	71
18	320	79150、 71550、 62500	115、 126、 148	4.0	66
20	480	168700、 150000、 131000	215、 234、 247	15	78
20	320	125500、 110000、 95200	118、 121、 132	5.5	68
22	480	201600、 180000、 165000	193、 205、 210	15	79
22	320	155000、 120000、 119500	135、 142、 155	7.5	71
24	480	220800、 198500、 176500	212、 228、 246	18.5	84
	320	175000、 162000、 135000	148、 164、 188	11	77
	220	140000、 120000、 85000	150、 160、 171	7.5	70

屋頂風機

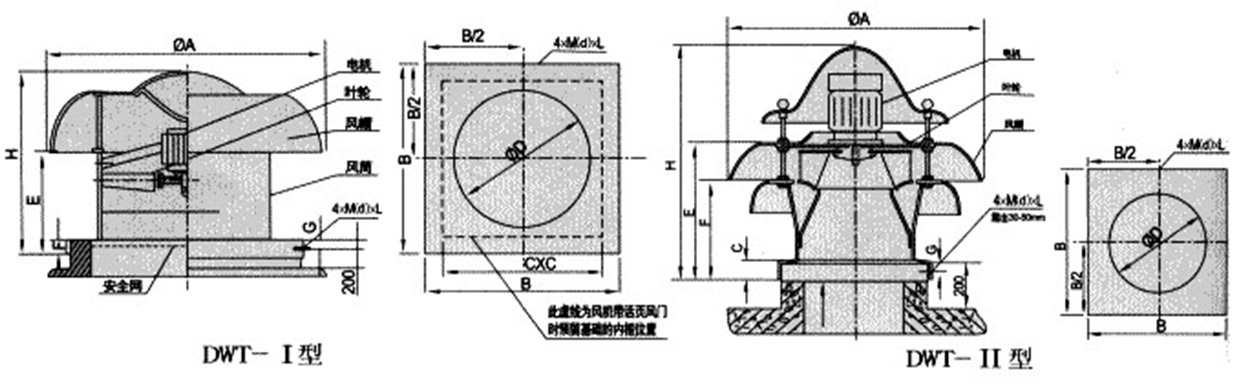

DWT-Ⅰ型(軸流式)

機號	ΦA	ΦD	B	F	G	C	E	H	M(d)×L	重量(Kg)
3	650	310	510	60	30	370	300	545	10.5×100	15
4	650	410	630	60	30	470	340	585	10.5×100	28
5	890	510	750	60(80)	30	570	390	715	10.5×100	37
6	1000	610	870	60(80)	30	670	440	765	12.5×120	57
7	1220	710	1000	80	40	800	480	950	12.5×120	85
8	1340	810	1100	80	40	900	480	950	12.5×120	124
9	1650	910	1250	80(100)	40	1000	480	950	12.5×120	146
10	1650	1010	1400	80(100)	40	11000	480	1105	12.5×150	216
11.2	1800	1130	1540	80(100)	40	1240	480	1105	11.6×150	258
12	1800	1210	1660	80(100)	60	1360	500	1315	16.5×150	279
14	2500	1410	1900	100	60	1560	600	1450	16.5×150	357
15	2500	1510	2040	100	60	1700	600	1450	18.5×200	386
16	3000	1610	2160	100	60	1800	600	1580	18.5×200	397
18	3000	1810	2400	100	60	2000	600	1580	18.5×200	562
20	3400	2010	2600	100	60	2200	6000	1580	20×200	721
22	3800	2210	2800	100	60	2400	600	1660	20×200	756
24	3800	2410	3000	100	60	2600	600	1660	20×200	856
